Servis TV LG 21FL1RG

Cara memperbaiki kerusakan TV LG 21FL1RG mati protek dengan kondisi televisi bisa start atau menyala sesaat kemudian mati standby kembali atau ditandai dengan lampu indikator menyala merah terang dan redup kemudian terang kembali, televisi LG yang dilengkapi dengan sistem pengaman biasanya hanya bagian vertikal saja yang di proteksi dan apabila sistem protek aktif maka kemungkinan kerusakan pada bagian vertikal atau rangkaian proteksi itu sendiri

Cara mengatasi televisi mati protek adalah melumpuhkan atau mematikan sementara rangkaian proteksi, dengan tujuan untuk memaksa televisi hidup dan mengetahui gejala yang ditimbulkan, dengan demikian dapat dengan mudah mencari bagian dan penyebab kerusakan

Televisi LG yang memakai ic lv76213 pusat proteksi ada pada pin ic nomor 29 dan pada kerusakan tv LG seri 21fl1rg mati protek setelah dilakukan penyedotan titik solderan pin ic 29, televisi bisa menyala tanpa protek tetapi gambar hanya garis mendatar (garis horisotal), dari sini sudah bisa diketahui bahwa penyebab mati protek atau protek aktif adalah bagian vertikal bermasalah,


hasil penelusuran komponen secara fisik tidak ada tanda kerusakan dan dari hasil pengukuran diperoleh tegangan suplai vertikal 26V serta tegangan osilator vertikal ada tetapi pada out vertikal tidak ada tegangan sama sekali,

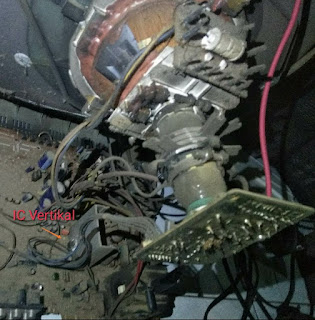

dari hasil pengukuran kemungkinan kerusakan ada pada ic vertikal stv9326 dan setelah dilakukan uji coba penggantian ic vertikal gambar televisi normal kembali, langkah terakhir memasang pin protek yang sebelumnya di lumpuhkan dengan hasil akhir televisi bisa menyala normal dan tidak protek

Kerusakan umum lainya yang sering terjadi pada televisi LG 21fl1rg diantaranya
  • Ganguan gambar muncul beberapa garis di atas layar, kerusakan Elko pump up vertikal C307 : 100uf 50
  • Gambar hanya garis horisontal IC301 : STV9326 mati atau elko vertikal C311 : 2200uf 50V rusak kering dan resistor pembatas suplai vertikal putus
  • Gambar melengkung dan menyempit transistor EW Q405 : 2SA1659A atau Ic driver EW IC401 : TDA8145
  • Power suplai atau regulator tidak keluar tegangan IC810 : STR W6554 rusak
  • Televisi tidak menyala tegangan B+ 115V drop atau 0V, transistor flyback TT2170 rusak konslet
  • Suara desis dan kadang disertai suara kilatan : kop atau flyback bocor

untuk kerusakan tv hanya standby karena data parameter eprom rusak atau file eeprom corupt silahkan hubungi kontak atau email, buka menu servis atau mode servis tv LG untuk merubah parameter " tekan dan tahan tombol menu pada panel tv kemudian tekan tombol menu pada remot " atau cara yang lain tekan dan tahan " tombol OK pada panel tv kemudian tekan tombol OK pada remot "

Beberapa data komponen dan persamaan televisi LG21FL1RG slim yang bisa di catat dan dikumpulkan :
  • Flyback : EBJ34806707 data pin out : COL _ B+115 _ GND _ INNER/NC _ 26v _ NC _ ABL _ HT _ AFC
  • IC Micom : EAN57153401 LV76213 5AC8 8JA2C
  • IC Eeprom : 24lc16b
  • IC EW : TDA8145
  • TR EW : A1659A
  • IC Vertikal : STV9326 = LA78141
  • IC Audio : LA42102
  • Transistor Horisontal : TT2170 = TT2190
  • IC Regulator : STR W6554
  • Tuner : 6700MF0018B TAEA-G001D 11pin out : AGC _ NC _ CS _ SCL _ SDA _ 5V _ 5V _ LNA _ 33V _ NC _ IF
  • IC Swicth AV : LA72730

Demikian pembahasan tentang cara servis memngatadi dan memperbaiki kerusakan televisi LG rusak mati protek,
