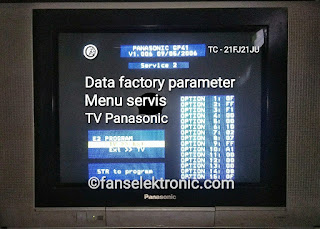

Data parameter factory menu servis televisi panasonic atau data standar eeprom parameter tv pansonic TC - 21FJ21JU yang menggunakan ic tunggal, data eeprom televisi sebagai referensi setting parameter menu servis tv panasonic apabila salah setting atau data berubah

Daftar isi

Cara membuka data eeprom untuk merubah nilai parameter televisi panasonic dengan ic tunggal VCT49X3F terlebih dahulu harus masuk pada mode factory menu servis atau televisi dalam kondisi mode servis

Baca juga : Mengatasi tv gambar pelangi

Cara Buka Menu Servis Tv Panasonic


Cara buka menu servis tv panasonic ic tunggal atau cara servod tv panasonic dengan remot asli bawaan televisi maupun remot serbaguna

1. Kondisi televisi panasonic menyala, hidupkan timer tekan sleep pilih 30, tekan volume min sampai 0 dan tahan, masih dalam keadaan menahan tombol panel tv volume min tekan tombol display diremot, maka akan muncul CHK, tekan display dan televisi masuk pada mode service 1

2. Untuk merubah atau memilih menu service 1 sampai 3 gunakan tombol 1 dan 2, dimana tombol 1 berfungsi sebagai next dan 2 preview

3. Untuk memindah dan memilih item menu gunakan tombol 3 dan 4, dimana tombol 3 preview dan 4 next

4. Gunakan tombol volume untuk setting atau merubah nilai parameter menu servis televisi panasonic

5. Tekan tombol normal di remot untuk menyimpan setingan parameter dan keluar dari factory menu servis televisi

6. Cara buka menu servis tv panasonic umum lainya hubung singkatkan pin FA1 dengan FA2 atau pin TP8 ke ground

Baca juga : parameter tv panasonic TC21Z88JA

Kembali ke Daftar isi ↑

Data Factory Tv Panasonic


Data factory eeprom atau data parameter setandar menu servis televisi panasonic TC 21FJ21JU, apa saja parameter yang ada didalam ic eeprom televisi panasonic dan apa fungsi kegunaan parameter menu servis televisi


Berikut merupakan data factory atau data parameter standar pabrik pada televisi panasonic flat seri tc-21fj21ju sebagai referensi pengaturan nilai parameter eeprom tv panasonic

Kembali ke Daftar isi ↑

Menu Service 1 Tv Panasonic


Cara membuka dan memilih menu service 1 tekan tombol 1 atau 2 di remot, tekan tombol angka 3 (sebagai down) atau 4 (sebagai up) untuk memilih item menu parameter yang ada didalam service 1 dan tombol volume untuk merubah nilai parameter, data standar tv panasonic
  • SERVICE 1
  • H POS : - 4
  • V POS : - 50
  • V AMP : 82
  • DVC0 : 1
  • R HIGH : 0379
  • R LOW : 0157
  • G HIGH : - - - -
  • G LOW : 0242
  • B HIGH : 0409
  • B LOW : 0211
  • SUB BRIGTHNESS : 45

* H POS : Horisontal position berfungsi untuk menggeser gambar tv panasonic kearah kiri kanan jika gambar tv terlalu melar kesamping dan logo stasiun terpotong

* V POS : Vertical position berfungsi untuk menggeser gambar kearah kiri kanan jika gambar tv panasonic terlalu geser kesamping dan logo stasiun terpotong

* V AMP : Vetical amplifier berguna untuk melebarkan gambar televisi panasonic kurang lebar menyempit atas bawah atau mengurangi lebar gambar melar melebar atas bawah

Baca juga : Mengatur gambar melebar menyempit vertikal

* R HIGH LOW : Pengaturan bias warna merah untuk menambah atau mengurangi warna merah katoda layar tabung crt, atur nilai untuk mengatasi televisi panasonic warna terlalu merah kemerahan atau warna oranye

* G HIGH LOW : Pengaturan bias warna hijau untuk menambah atau mengurangi warna hijau katoda layar tabung crt, atur nilai untuk mengatasi televisi panasonic warna terlalu hijau kehijauan atau warna televisi menjadi ungu

* B HIGH LOW : Pengaturan bias warna untuk menambah atau mengurangi warna biru katoda layar tabung crt, atur nilai untuk mengatasi televisi panasonic warna terlalu biru kebiruan atau warna televisi kuning

* SUB BRIGHTNESS : Pengaturan untuk menambah sub level brightness atau terang redup gambar

Baca juga : Cara mengatur warna rgb tv

Kembali ke Daftar isi ↑

Menu Service 2 Tv Panasonic


Cara membuka dan memilih menu service 2 tekan tombol 1 atau 2 di remot, tekan tombol angka 3 (sebagai down) atau 4 (sebagai up) untuk memilih item menu parameter yang ada didalam service 2 dan tombol volume untuk merubah nilai parameter, data standar tv panasonic
  • SERVICE 2
  • Y/C DELAY : - 3
  • OPTION 1 (0F) : 00001111
  • OPTION 2 (FF) : 11111111
  • OPTION 3 (F1) : 11110001
  • OPTION 4 (00) : 00000000
  • OPTION 5 (00) : 00000000
  • OPTION 6 (10) : 00010000
  • OPTION 7 (02) : 00000010
  • OPTION 8 (07) : 00000111
  • OPTION 9 (FF) : 11111111
  • OPTION 10 (A1) : 10100001
  • OPTION 11 (00) : 00000000
  • OPTION 12 (00) : 00000000
  • OPTION 13 (00) : 00000000
  • OPTION 14 (08) : 00001000
  • OPTION 15 (0F) : 00001111
  • HOTEL MODE : OFF
  • HOURS : 16948

Keterangan :
* Menu service 2 tv panasonic didominasi tentang parameter option atau bit kode digital dimana nilai 1 ya dan 0 tidak
* Biarkan parameter sesuai data factory tv panasonic dan sesuaikan jika berbeda dengan data standar

Baca juga : Mengatasi tv bergaris bagian atas

Kembali ke Daftar isi ↑

Menu Service 3 Tv Panasonic


Cara membuka dan memilih menu service 3 tekan tombol 1 atau 2 di remot, tekan tombol angka 3 (sebagai down) atau 4 (sebagai up) untuk memilih item menu parameter yang ada didalam service 3dan tombol volume untuk merubah nilai parameter, data standar tv panasonic
  • SERVICE 3
  • H-POS 60Hz OFFs : - 14
  • V-POS 60Hz OFFs : 6
  • V-AMP 60Hz OFFs : 3
  • V LIN : - 8
  • V SYM : 28
  • ANGLE : - 2
  • BOW : 2
  • VZOOM : 254
  • HOURS : 16948
  • HOTEL MODE : OFF

Keterangan :
* H pos, V pos, V amp 60hz sama seperti pengaturan pada service dan seperti sebagai sub level

* V LIN : Vertical linear untuk melebarkan televisi panasonic gambar bagian atas dan menyempitkan bagian bawah atau sebaliknya agar tampilan gambar linier

* V SYM : Vertical symmetry untuk mengoreksi simetri gambar atas bawah tv panasonic

*. V ZOOM : Vertical zoom pengaturan untuk menebtukan batas level pelebaran gambar atas bawah pada mode zoom

Baca juga : Mengatasi tv gambar melebar

Kembali ke Daftar isi ↑

Data Komponen Tv Panasonic


Data komponen dan persamaan televisi panasonic tc-21fj21ju ic tunggal sebagai referensi pencarian nomor seri komponen televisi apabila data tidak ada atau hilang
  • Flyback : ZTFP12507A data kaki atau data pin flyback tv panasonic : COL _ B+115V _ NC _ +14V _ GND _ HT _ GND _ GND _ -14V _ 180V
  • IC Mikom : IC VCT49X3F PZE1000 206536 105 7AZ0F
  • IC Eeprom : ic smd L16 = 24C16
  • IC Vertikal : AN15525 = LA78141
  • IC Regulator : STR W6554
  • IC Audio : LA42032
  • Transistor Fbt : Toshiba C6073
  • Tuner Tv Panasonic : ENV59K15G3RF 6719 data kaki tuner 11 pin : AGC _ NC _ NC _ SDA _ SCL _ NC _ +B _ NC _ 33V _ IF _ IF

Baca juga : Mengatasi tv gambar buram

Demikian pembahasan tentang cara buka menu servis tv panasonic, data factory standar tv panasonic dan beberapa fungsi parameter televisi beserta data komponen, mohon koreksi jika ada kesalahan, apabila membutuhkan firmware televisi panasonic seri ini silahkan hubungi kontak. ©fanselektronic.com
