Persamaan transistor C5250 sebagai pengganti transistor horizontal televisi rusak, kumpulan macam-macam persamaan seri transistor horisontal meskipun banyak dipakai mesin televisi tetapi belum tentu tersedia dipasaran atau toko elektronik, sehingga jadi masalah ketika transistor rusak dan kesulitan mencari transistor C5250 atau bahkan tidak ada seri transistor yang sama, maka persamaan transistor sebagai pengganti menjadi salah satu solusi mengatasi transistor televisi rusak

Daftar isi

Persamaan Transistor Horizontal


Mengganti transistor televisi dengan persamaan memang salah satu solusi atau alternatif dalam mengatasi transistor horisontal rusak, tapi sayangnya tidak semua transistor horisontal bisa diterapkan untuk persamaan atau pengganti C5250, ada beberapa hal yang mesti diperhatikan sebelum mengganti transistor dengan persamaan

Baca juga : Mengatasi transistor regulator rusak lagi

Memilih persamaan transistor tidak bisa asal, apabila salah pilih dan tidak sesuai sangat beresiko transistor panas dan rusak lagi, maka sebelum membeli persamaan transistor C5250 perlu memperhatikan spesifikasi transistor sesuai datasheet, baik itu spek yang dimiliki persamaan maupun data spek transistor yang akan diganti yang meliputi berapa kemampuan maksimal arus tegangan transistor dan ada tidaknya dioda damper

Kembali ke Daftar isi ↑

Kegunaan Transistor C5250


Transistor C5250 merupakan komponen yang dirancang untuk penguat horizontal deflection output televisi layar tabung atau layar crt warna, baik tv slim maupun flat seperti televisi sharp, polytron, LG, samsung, digitec, panasonic, sony, goldstar, sanyo, toshiba, akira, akari dan televisi cina, meskipun didalam penerapanya transistor juga dapat dipakai untuk kegunaan lain sebagai switching

Baca juga : Tanda layar tabung rusak

Transistor C5250 termasuk jenis transistor BJT (Bipolar Jungtion Transistor) dimana transistor bipolar C5250 merupakan komponen elektronik yang terbuat dari bahan semikonduktor dengan tiga lapisan atau tiga terminal seperti basis, kolektor, emitor

Seri transistor C5250 termasuk tipe NPN, dimana karakter transistor NPN akan mengalirkan arus negatif dari emitor ke kolektor apabila basis diberi bias arus tegangan positif, atau dengan kata lain emitor menjadi input dan kolektor output, lantas dimana pin basis kolektor emitor transistor C5250 dapat diketahui dari datasheet komponen

Kembali ke Daftar isi ↑

Data Kaki Transistor C5250


Data kaki transistor atau susunan pin transistor memiliki perbedaan setiap seri transistor, namun pada umumnya susunan kaki transistor horisontal televisi sama termasuk transistor C5250, dengan urutan kaki dimulai dari basis kolektor dan emitor, seperti contoh gambar data kaki transistor C5250 berikut

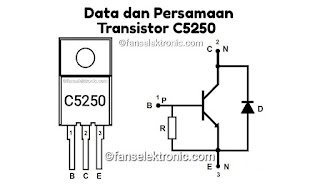

Simbol dan data susunan kaki transistor C5250, 2SC5250 sesuai dengan gambar bisa diketahui jika
1 : Basis
2 : Kolektor
3 : Emitor
Sedangkan
D : Dioda damper
R : Resistor

Letak kaki basis kolektor emitor transistor C5250 dimana 1 basis, 2 kolektor dan 3 emitor, selain itu transistor C5250 adalah komponen yang sudah dilengkapi dioda damper dan resistor, maka dalam mencari persamaan transistor juga perlu memperhatikan ada dan tidaknya dioda damper pada transistor

Transistor yang memilki dioda internal damper atau build in dioda damper apabila diganti dengan transistor tanpa dioda damper bisa menyebabkan kerusakan transistor horisontal, peranan dioda dumper berfungsi sebagai peredam tegangan induksi dan pengaman transistor horisontal, jadi ketahui datasheet spesifikasi transistor, berapa spesifikasi arus dan tegangan C5250 sebagai referensi dalam mencari persamaan transistor

Kembali ke Daftar isi ↑

Datasheet Transistor C5250


Spesifikasi transistor C5250 sesuai dengan datasheet komponen transistor C5250, 2SC5250 mempunyai spek batas kemampuan maksimal daya, tegangan dan arus yang mampu dihantarkan dalam kinerja transistor
  • Tegangan Vcb : 1500V
  • Tegangan Vce : 1500V
  • Arus Ic : 8A
  • Daya Pc : 50W
Transistor horisontal C5250 mempunyai tegangan maksimal kolektor basis Vcb 1500V, sedangkan batas tegangan maksimal yang mampu dialirkan pada kolektor emitor Vce sebesar 1500V, transistor C5250 mampu menangani arus maksimal kolektor atau arus Ic 8 Ampere dengan daya maksimum Pc 70 Watt

Baca juga : Mengatasi tv mcb turun

Kemampuan maksimum yang dimiliki sebuah transistor merupakan batas besaran arus dan tegangan yang mampu ditangani oleh komponen, apabila transistor C5250 mendapat arus tegangan melebihi batas toleransi maksimum bisa merusak transistor, selain itu apa saja penyebab kerusakan transistor C5250 sebagai penguat horizontal televisi

Kembali ke Daftar isi ↑

Penyebab Kerusakan Transistor C5250


Penyebab kerusakan transistor C5250 pada penerapanya sebagai penguat horizontal televisi seringkali disebabkan oleh beberapa faktor atau masalah yang dapat merusak transistor horizontal, berikut adalah kumpulan macam-macam faktor penyebab transistor C5250 rusak
  • Tegangan suplai transistor horisontal C5250 terlalu tinggi atau tegangan b+ over
  • Transistor damper C5250 horisontal mengalami panas berlebihan atau overheat
  • Transistor overload akibat flyback rusak
  • Kapasitor resonan atau kapasitor damper horisontal rusak

Kerusakan transistor horisontal C5250 yang merupakan komponen utama dalam proses penguatan horisontal dan sebagai switching flyback berdampak pada televisi tidak dapat menyala atau televisi mati total, dimana transistor horisontal C5250 dalam proses induksi akan menciptakan tegangan tinggi yang berguna untuk mensuplai layar tabung crt dan tegangan rendah sebagai suplai beberapa bagian mesin televisi

Kembali ke Daftar isi ↑

Ciri-Ciri Transistor C5250 Rusak


Ciri-ciri kerusakan transistor horisontal C5250 dapat diketahui dari ciri atau tanda gejala yang ditimbulkan oleh televisi dan pengukuran transistor, tanda transistor horisontal televisi rusak diantaranya
  • Televisi tidak bisa menyala sama sekali atau televisi mati total
  • Televisi muncul suara dencit atau suara derik dari regulator seperti suara flyback berderik
  • Televisi tidak bisa start hanya menyala lampu indikator atau televisi hanya standby
  • Transistor C5250 terukur resistansi rendah 0 Ohm (konslet) apabila dilakukan pengukuran pada semua kaki transistor

Cara mengatasi kerusakan transistor horisontal C5250 adalah mengganti transistor yang rusak, tetapi bagaimana apabila transistor susah diperoleh atau tidak menemukan transistor seri yang sama, apa bisa transistor C5250 diganti transistor seri lain, jika bisa apa persamaan transistor C5250

Kembali ke Daftar isi ↑

Persamaan Transistor C5250


Persamaan transistor C5250 bisa dengan mudah dicari pengganti apabila sudah mengetahui datasheet tentang spesifikasi transistor yang akan diganti, bagaimana cara mencari persamaan transistor C5250 yang sesuai atau paling tidak identik, caranya adalah membandingkan data spesifikasi transistor dan mencari data transistor yang sama

Baca juga : Mengatasi ic vertikal jebol terus

Spesifikasi transistor C5250 adalah "Vcb, Vce, Ic, Pc, D : 1500V 1500V 8A 50W Damper" dan cari transistor yang memiliki spesifikasi sama, khususnya pada kemampuan arus harus sama atau lebih dan ada tidaknya dioda damper, sebagai referensi tidak harus mencari semua data transistor, tetapi cari seri transistor pada televisi lain yang mudah diperoleh di toko elektronik

Kumpulan macam-macam persamaan transistor yang sering dipakai sebagai penguat horisontal pada televisi yang mungkin mudah dicari, persamaan transistor C5250 dengan spek kemampuan arus sama
  • BU2508DX 1500V 700V 8A 45W Damper
  • C5296 1600V 800V 8A 60W Damper
  • D5024 1500V 600V 8A 35W Damper
  • TT2190 1500V 800V 8A 35W Damper

Referensi beberapa seri transistor sebagai persamaan C5250 dimana kemampuan arus sama dan transistor build in damper, semua komponen tersebut dipakai pada televisi yang ada dipasaran (tiap lokasi akan berbeda) dan mungkin bisa dibeli salah satu seri transistor diatas

Macam-macam persamaan Transistor C5250 yang memiliki arus sama serta build in damper, bagaimana jika dari empat seri komponen tersebut ternyata transistor juga tidak ada, maka bisa memakai alternatif seri lain yang hampir sama atau spek lebih tinggi

Kembali ke Daftar isi ↑

Alternatif Pengganti Transistor C5250


Alternatif persamaan transistor C5250 yang bisa dipakai apabila transistor referensi diatas kesulitan mencari di toko elektronik terdekat, alternatif persamaan transistor umum horisontal dengan arus yang lebih besar yang sering dipakai antara lain
  • D2349 1500V 600V 10A 50W Damper
  • MD1803DFX 1500 700V 10A 57W Damper
  • BU2520DX 1500V 800V 10A 45W Damper
  • MD2009DFX 1500V 700V 10A 58W Damper
  • D2580 1500V 800V 10A 70W Damper

Beberapa transistor umum yang sering ditemukan dalam penguat horisontal televisi arus yang lebih besar dan bisa menjadi alternatif lain pengganti persamaan transistor C5250 dengan harga yang sesuai, selain mencari di toko langganan transistor bisa mencari di bekas televisi lain atau tempat reparasi televisi, atau juga belanja di toko online

Kembali ke Daftar isi ↑

Perbedaan Transistor C5250


Transistor horisontal yang tidak bisa atau kurang sesuai untuk mengganti transistor C5250 karena terdapat perbedaan dari segi ada dan tidaknya dioda damper didalam transistor atau arus yang kurang besar sebagai persamaan

1. Perbedaan data Transistor horisontal tanpa damper dengan arus sama atau lebih namun kurang sesuai untuk mengganti transistor C5250
  • BU2508AX 1500V 700V 8A 45W No Damper
  • D1886 1500V 700V 8A 80W No Damper
  • BU2520AX 1500V 800V 10A 45W No Damper
  • C5148 1600V 600V 8A 50W No Damper
  • 2SC6092 1500V 700V 8A 35W No Damper
  • C5297 1500V 800V 8A 60W No Damper
  • C6090 1500V 700V 10A 35W No Damper
  • D2581 1500V 800V 10A 70W No Damper
  • D2646 1500 700V 10A 80W No Damper
  • D5703 1500 800V 10A 70W No Damper
  • D1881 1500V 800V 10A 70W No Damper
  • D1887 1500V 800V 10A 70W No Damper
  • J6810 1500V 750V 10A 60W No Damper
  • C5936 1500V 750V 10A 60W No Damper
  • TT2202 1500V 800V 10A 80W No Damper
  • TT2206 1600V 800V 10A 65W No Damper
  • TT2222 1500V 800V 10A 80W No Damper

Transistor tanpa dioda damper tidak bisa dipasang pada transistor damper (kecuali dengan modif atau board sudah dilengkapi dioda damper) seperti pembahasan diatas, transistor akan rusak karena dioda berfungsi untuk peredam dan pengaman transistor, jika terpaksa misal apa bisa transistor C6090 untuk mengganti C5250, tidak bisa apabila langsung dipasang dan bisa apabila dilakukan sedikit modif terlebih dahulu

Baca juga : Persamaan transistor C6090

Modif transistor yang dimaksud adalah menambah dioda damper (contoh RU4AM) pada jalur kaki emitor dan kolektor dengan pemasangan kaki anoda di jalur emitor sedangkan katoda pada jalur kolektor, dengan demikian transistor bisa dipasang pada transistor damper C5250

2. Perbedaan data transistor horisontal arus kurang tinggi baik dengan dioda damper maupun tanpa dioda damper dan kurang sesuai untuk mengganti transistor C5250
  • D1553 1500V 600V 2, 5A 40W Damper
  • D1425 1500V 600V 2,5A 80W Damper
  • D1876 1500V 800V 3A 50W Damper
  • TT2138 1500V 800V 3,5A 25W 5V Damper
  • D2089 1500V 600V 3,5A 40W Damper
  • D1554 1500V 1500V 3,5A 50W Damper
  • D1426 1500V 600V 3,5A 80W Damper
  • D1878 1500V 800V 4A 50W Damper
  • D1555 1500V 1500V 5A 50W Damper
  • D1711 1500V 1500V 5A 50W Damper
  • D2586 1500V 600V 5A 50W Damper
  • C6093 1500V 800V 5A 25W Damper
  • D1877 1500V 800V 5A 60W Damper
  • TT2170 1500V 800V 5A 25W Damper
  • TT2140 1500V 800V 6A 30W Damper
  • D2499 1500V 600V 6A 50W Damper
  • D1651 1500V 800V 6A 60W Damper
  • D5023 1500V 800V 6A 40W Damper
  • D2125 1500V 600V 6A 50W Damper
  • D1556 1500V 1500V 6A 50W Damper
  • D1879 1500V 800V 6A 60W Damper
  • D2253 1700V 600V 6A 50W Damper
  • D2348 1500V 600V 6A 50W Damper
  • D2498 1500V 600V 6A 50W No Damper
  • D1710 900V 500V 7A 45W No Damper
  • D2539 1500V 600V 7A 50W Damper
  • D2638 1700V 750V 7A 50W Damper
  • D2454 1700V 600V 7A 50W Damper

Transistor persamaan dengan spesifikasi arus rendah apabila dipasang untuk menggantikan transistor dengan spek yang lebih tinggi memiliki resiko kerusakan lebih besar, contoh transistor TT2170 hanya 5A, apabila dipakai untuk menangani beban 8A maka transistor bisa overheat akibat beban berlebih dan transistor bisa rusak

Baca juga : Pasang kipas tv mengatasi overheat

Berdasar pada data spesifikasi kemampuan arus TT2170 tidak bisa untuk mengganti C5250, bagaimana jika data salah, ada beberapa kemungkinan transistor TT2170 tidak rusak
  • Transistor TT2170 dipakai untuk mengganti C5250 pada televisi ukuran inch kecil atau bukan televisi slim
  • Transistor hanya bertahan sementara, dan akan rusak dipakai dalam jangka panjang
  • Keberuntungan saja

Kesimpulanya ganti transistor dengan persamaan yang sesuai spesifikasi C5250, karena data batas kemampuan transistor tidak akan salah dan tidak akan mampu jika dipakai diatas batas spek transistor, selain itu pastikan transistor pengganti ori bukan kw murahan

Baca juga : Mengatasi transistor horisontal rusak terus

Demikian pembahasan tentang persamaan transistor C5250, data komponen dan spesifikasi transistor horisontal televisi yang bisa dipakai untuk persamaan serta pengganti komponen yang rusak, mohon koreksi jika ada kesalahan data, ©fanselektronic.com
