Persamaan transistor TT2222 sebagai pengganti transistor horizontal televisi yang rusak, kumpulan macam-macam persamaan seri transistor horisontal yang banyak digunakan didalam televisi belum tentu tersedia di toko elektronik atau dipasaran, sehingga hal tersebut menjadi permasalahan ketika transistor rusak mati dan kesulitan mencari transistor TT2222 atau bahkan tidak ada seri transistor yang sama serinya, maka persamaan transistor menjadi alternatif salah satu solusi untuk mengganti transistor horisontal televisi

Daftar isi

Persamaan Transistor Horizontal TV


Mengganti transistor televisi dengan persamaan merupakan solusi dan alternatif dalam mengatasi transistor rusak, tetapi sayangnya tidak semua transistor horisontal bisa dipakai untuk persamaan atau pengganti TT2222, terdapat beberapa hal yang harus diperhatikan sebelum mengganti persamaan transistor televisi

Baca juga : Mengatasi transistor regulator rusak lagi

Mengganti transistor televisi dengan persamaan tidak boleh asal-asalan, apabila salah pilih dan ternyata tidak sesuai beresiko transistor pengganti cepat panas dan rusak lagi, maka sebelum membeli persamaan transistor TT2222 agar tidak salah perhatikan data dan spesifikasi transistor sudah sesuai datasheet, baik itu data transistor persamaan maupun spek transistor yang akan diganti, meliputi berapa kemampuan maksimum arus tegangan transistor dan ada tidaknya dioda damper didalam transistor

Kembali ke Daftar isi ↑

Kegunaan Transistor TT2222


Transistor TT2222 merupakan komponen yang dirancang sebagai penguat horizontal deflection output televisi warna layar tabung slim atau layar crt flat khususnya televisi samsung slim maupun flat atau mungkin televisi lainya seperti tv sharp, polytron, LG, digitec, panasonic, sony, goldstar, akari dan televisi cina, meskipun pada penerapanya transistor bisa juga dipakai untuk kegunaan lain sebagai sistem switching atau pensaklaran

Baca juga : Tanda layar tabung rusak

Transistor TT2222 termasuk dalam jenis transistor BJT (Bipolar Jungtion Transistor) dimana transistor bipolar TT2222 merupakan komponen elektronik yang terbuat dari bahan semikonduktor dengan tiga lapisan atau tiga terminal (BCE) seperti kaki basis, kolektor dan emitor

Seri transistor TT2222 termasuk dalam tipe NPN, dimana transistor NPN akan menghantarkan arus negatif dari emitor ke kolektor apabila basis diberi bias arus positif, atau dengan kata lain emitor input dan kolektor output, lalu dimana pin basis kolektor emitor transistor TT2222 dapat ditemukan pada didalam datasheet komponen

Kembali ke Daftar isi ↑

Data Kaki Transistor TT2222


Data kaki transistor atau susunan pin transistor memiliki perbedaan setiap seri transistor, namun secara umum susunan kaki pada transistor horisontal televisi sama, dimana urutan kaki dimulai dari basis kolektor dan emitor, seperti contoh gambar data susunan kaki transistor TT2222 berikut

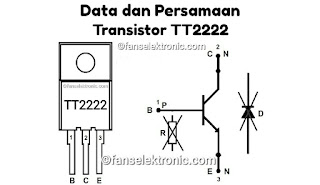

Simbol dan data urutan atau susunan kaki transistor TT2222 sesuai dengan gambar bisa diketahui apabila
1 : Basis
2 : Kolektor
3 : Emitor
Sedangkan
D : Tanpa Dioda damper
R : Tanpa Resistor

Letak kaki (bce) basis kolektor emitor transistor TT2222 dimana satu basis, dua kolektor dan tiga emitor, selain itu transistor TT2222 merupakan komponen yang tidak dilengkapi dioda damper dan resistor seperti transistor regulator, maka dalam mencari persamaan transistor horizontal juga harus memperhatikan ada dan tidaknya dioda damper pada transistor

Transistor build in dioda tidak jadi masalah jika dipasang pada peruntukanya, tetapi bisa menjadi masalah jika transistor build in dioda dipasang untuk mengganti transistor tanpa dioda damper TT2222 selain resiko overheat, desain mesin televisi memang diperuntukan untuk transistor tanpa dioda damper, selanjutnya berapa spesifikasi arus dan tegangan TT2222 guna referensi dalam mencari persamaan transistor

Kembali ke Daftar isi ↑

Datasheet Transistor TT2222


Spesifikasi transistor TT2222 sesuai dengan datasheet komponen transistor mempunyai spek batas toleransi kemampuan maksimal daya, tegangan dan arus yang mampu dihantarkan dalam kinerja transistor
  • Tegangan Vcb : 1600V
  • Tegangan Vce : 800V
  • Arus Ic : 10A
  • Daya Pc : 65W
Transistor horisontal TT2222 mempunyai tegangan maksimum kolektor basis Vcb 1600V, sedangkan batas tegangan maksimum yang mampu dialirkan pada kolektor emitor Vce sebesar 800V, transistor TT2222 mampu menangani arus maksimum kolektor atau arus Ic 10 Ampere dengan daya maksimal Pc 65 Watt

Baca juga : Mengatasi tv mcb turun

Kemampuan maksimum yang dulimiliki sebuah transistor merupakan batas besaran arus dan tegangan yang mampu ditangani oleh komponen, jika transistor mendapat suplai arus tegangan melebihi batas maksimal dapat merusak transistor, selain itu apa saja penyebab kerusakan transistor TT2222 sebagai penguat horizontal televisi

Kembali ke Daftar isi ↑

Penyebab Kerusakan Transistor TT2222


Penyebab kerusakan transistor TT2222 pada penerapanya sebagai penguat horizontal televisi seringkali disebabkan oleh beberapa faktor atau masalah yang bisa merusak transistor horizontal, berikut merupakan kumpulan macam-macam faktor penyebab kerusakan transistor TT2222
  • Tegangan suplai transistor horisontal melonjak naik atau tegangan b+ over
  • Transistor damper horisontal mengalami panas berlebihan atau overheat
  • Transistor overload akibat flyback rusak
  • Kapasitor resonan atau kapasitor damper horisontal rusak

Kerusakan transistor horisontal yang merupakan komponen penting dalam penguatan horisontal dan sebagai switching flyback berimbas pada televisi tidak dapat menyala atau televisi mati total, dimana transistor horisontal dalam proses induksi menciptakan tegangan tinggi yang berguna untuk memberi suplai layar tabung crt dan tegangan rendah sebagai suplai beberapa bagian televisi

Kembali ke Daftar isi ↑

Ciri-Ciri Transistor TT2222 Rusak


Ciri-ciri kerusakan transistor horisontal TT2222 dapat diketahui dari ciri atau tanda gejala yang ditimbulkan oleh televisi dan atau pengukuran transistor itu sendiri, tanda transistor horisontal televisi rusak diantaranya
  • Televisi tidak bisa menyala sama sekali atau televisi mati total
  • Televisi hanya muncul suara dencit atau suara derik dari regulator (akibat b+ hubung singkat) seperti suara flyback berderik
  • Televisi tidak bisa start hanya menyala lampu indikator merah atau televisi hanya standby
  • Transistor terukur resistansi rendah 0 Ohm (konslet) apabila dilakukan pengukuran pada kaki transistor

Cara mengatasi kerusakan transistor horisontal TT2222 adalah mengganti transistor yang rusak, tetapi bagaimana jika transistor susah diperoleh atau tidak menemukan transistor seri yang sama, bisakah transistor TT2222 diganti transistor seri lain, jika bisa apa saja persamaan transistor TT2222

Kembali ke Daftar isi ↑

Persamaan Transistor TT2222


Persamaan transistor TT2222 bisa mudah dicari apabila sudah mengetahui datasheet tentang spesifikasi transistor yang akan diganti, bagaimana cara mencari persamaan transistor yang cocok atau paling tidak identik, caranya yaitu membandingkan data spesifikasi transistor dan mencari data transistor yang sama

Baca juga : Mengatasi ic vertikal jebol terus

Spesifikasi transistor TT2222 adalah "Vcb, Vce, Ic, Pc, D : 1600V 800V 10A 65W No Damper" dan cari transistor yang memiliki spesifikasi sama, khususnya pada kemampuan arus harus sama atau lebih dan ada tidaknya dioda damper, sebagai referensi tidak harus mencari semua data semua transistor horisontal, tetapi cari seri transistor pada televisi lain yang mudah diperoleh di toko elektronik atau penjual

Kumpulan macam-macam persamaan transistor yang umum dipakai sebagai penguat horisontal pada televisi yang mungkin mudah dicari, persamaan transistor TT2222 dengan spek kemampuan arus sama
  • MD1802FX 1500V 700V 10A 57W No Damper
  • BU2520AX 1500V 800V 10A 45W No Damper
  • D1887 1500V 800V 10A 70W 6V No Damper
  • J6810 1500V 750V 10A 60W No Damper

Referensi empat transistor sebagai persamaan dimana kemampuan arus sama dan transistor horisontal tanpa damper, beberap komponen tersebut dipakai pada televisi yang ada dipasaran (tiap daerah akan berbeda) dan mungkin ada dan bisa diperoleh

Baca juga : Persamaan transistor D5024

Macam-macam persamaan Transistor TT2222 yang memiliki arus sama serta tanpa dioda damper, bagaimana jika dari lima seri komponen tersebut ternyata transistor juga tidak ada, maka bisa memakai alternatif seri transistor lain yang hampir sama

Kembali ke Daftar isi ↑

Alternatif Pengganti Transistor TT2222


Alternatif persamaan transistor TT2222 yang bisa dipakai apabila transistor referensi diatas juga kesulitan mencari toko elektronik terdekat, alternatif transistor umum pada horisontal lain yang sering dipakai antara lain
  • TT2206 1600V 800V 10A 65W No Damper
  • 2SD2646 1500 700V 10A 80W No Damper
  • 2SD5703 1500 800V 10A 70W No Damper
  • D2581 1500V 800V 10A 30W No Damper
  • C6090 1500V 700V 10A 35W No Damper

Beberapa transistor umum yang sering ditemukan dalam penguat horisontal televisi dan bisa menjadi alternatif lain pengganti persamaan transistor, selain mencari di toko langganan transistor bisa mencari di bekas televisi lain atau tempat reparasi televisi

Perbedaan Transistor TT2222


Transistor horisontal yang tidak bisa atau kurang sesuai untuk mengganti transistor TT2222 karena terdapat perbedaan dari segi ada tidaknya dioda damper didalam transistor atau arus yang kurang besar

1. Perbedaan data Transistor horisontal dengan damper dengan arus sama atau lebih namun kurang sesuai untuk mengganti transistor TT2222
  • BU2520DX 1500V 800V 10A 45W Damper
  • MD1803DFX 1500 700V 10A 57W Damper
  • MD2009DFX 1500 700 10A 58W Damper
  • D2580 1500V 800V 10A 30W Damper

Baca juga : Persamaan transistor C6090

Transistor dengan damper kurang sesuai dipasang pada transistor tanpa damper seperti pembahasan diatas, transistor bisa rusak karena resiko overheat, pemakaian transistor horizontal tanpa damper pada televisi pasti ada maksud dan tujuanya, pabrikan sudah memperhitungkan desain dan kinerja mesin televisi, apabila transistor diganti yang bukan peruntukanya beresiko rusak kembali

2. Perbedaan data transistor horisontal arus kurang tinggi baik dengan dioda damper maupun terdapat dioda damper dan kurang sesuai untuk mengganti transistor TT2222
  • D1554 1500V 1500V 3,5A 50W Damper
  • D1878 1500V 800V 4A 50W Damper
  • D1555 1500V 1500V 5A 50W Damper
  • D1711 1500V 1500V 50W 5A Damper
  • D1877 1500V 800V 5A 60W Damper
  • C6093 1500 800 5A 25W Damper
  • D5023 1500V 800V 6A 40W Damper
  • D2498 1500V 600V 6A 50W No Damper
  • D2499 1500V 600V 50W 6A Damper
  • TT2140 1500V 800V 6A 30W Damper
  • D2539 1500V 600V 7A 50W Damper
  • C6092 1500V 700V 8A 35W No Damper
  • BU2508DX 1500V 700V 8A 45W Damper
  • BU2508AX 1500V 700V 8A 45W No Damper

Transistor persamaan dengan spesifikasi arus rendah apabila dipasang untuk menggantikan transistor dengan spek yang lebih tinggi memiliki resiko kerusakan lebih besar, contoh transistor D2498 yang hanya memiliki arus maksimal 6A dan tanpa dioda damper, apabila dipakai untuk menangani beban 10A maka transistor bisa overheat akibat beban berlebih dan transistor bisa rusak

Baca juga : Pasang kipas tv mengatasi overheat

Berdasar pada data spesifikasi kemampuan arus D2498 tidak bisa untuk mengganti TT2222, bagaimana jika ternyata bisa, ada beberapa kemungkinan transistor D2498 tidak rusak
  • Transistor D2498 dipakai untuk mengganti TT2222 pada televisi ukuran inch kecil dan bukan televisi slim
  • Transistor hanya bertahan sementara, dan akan rusak dipakai dalam jangka panjang
  • Keberuntungan sesaat

Apabila memang benar-benar tidak memperoleh persamaan transistor yang sesuai dengan spesifikasi dan mendesak atau adanya stock, maka bisa mencoba memakai transistor yang tidak terlalu jauh perbedaan kemampuan arus dan terdapat dioda damper didalam transistor seperti BU2508AX atau C6092, meskipun demikian akan lebih baik jika memakai transistor yang memiliki spesifikasi sama

Kesimpulanya ganti transistor dengan persamaan yang sesuai spesifikasi, karena data batas kemampuan transistor tidak akan salah dan tidak akan mampu jika dipakai diatas batas spek transistor, selain itu pastikan transistor pengganti ori bukan kw murahan

Baca juga : Mengatasi transistor horisontal rusak terus

Demikian pembahasan tentang persamaan transistor TT2222, data komponen dan spesifikasi transistor horisontal televisi yang bisa dipakai untuk persamaan serta pengganti komponen yang rusak, mohon koreksi jika ada kesalahan data, ©fanselektronic.com
