Persamaan Transistor ST2001FX

Persamaan transistor ST2001FX yang sesuai untuk mengganti transistor horizontal televisi dan transistor regulator televisi yang rusak, macam-macam persamaan seri transistor meskipun banyak digunakan pada televisi tetapi belum tentu beredar dipasaran atau toko elektronik, ketiadaan komponen pengganti menjadi kendala jika transistor rusak mati dan kesulitan mencari transistor atau mungkin tidak ada seri transistor yang sama, maka persamaan pengganti transistor ST 2001FX MF2001FX ST2001HL menjadi salah satu solusi untuk mengganti transistor televisi

Persamaan Transistor ST2001FX

Mengganti transistor televisi dengan persamaan menjadi solusi dan alternatif dalam mengatasi transistor rusak, namun tidak semua transistor bisa dipakai untuk persamaan atau pengganti ST2001FX yang sesuai, ada beberapa hal yang harus diperhatikan sebelum mengganti dengan persamaan transistor

Baca juga : Mengatasi transistor rusak lagi

Pemakaian persamaan transistor tidak bisa sembarang, apabila tidak cocok sangat beresiko transistor pengganti rusak lagi, maka sebelum membeli persamaan transistor ST2001FX perhatikan data dan spesifikasi transistor sesuai datasheet, baik itu datasheet yang dimiliki persamaan maupun spesifikasi transistor yang akan diganti, meliputi berapa kemampuan maksimum arus tegangan transistor dan ada tidaknya dioda damper pada transistor

Kegunaan Transistor ST2001FX

Transistor ST2001FX merupakan komponen yang dirancang sebagai sistem switching monitor maupun televisi warna layar tabung atau layar crt, baik itu slim, layar datar flat seperti tv sharp, polytron, LG, samsung, digitec, panasonic, sony, goldstar, toshiba, sanyo, akari, akira dan televisi cina, transistor ST2001FX juga bisa digunakan untuk penguat power suplly smps atau transistor regulator televisi

Baca juga : Tanda layar tabung rusak

Transistor ST2001FX termasuk jenis transistor BJT (Bipolar Jungtion Transistor) dimana transistor bipolar ST2001FX adalah komponen elektronik yang terbuat dari bahan semikonduktor dengan tiga lapisan atau tiga terminal seperti kaki basis, kolektor dan emitor

Seri transistor ST2001FX termasuk tipe NPN, dimana karakter transistor NPN akan mengalirkan arus negatif dari emitor ke kolektor jika basis diberi bias arus tegangan positif, atau dengan kata lain emitor menjadi input dan kolektor output, letak pin basis kolektor emitor transistor ST2001FX dapat ditemukan pada datasheet komponen

Data Kaki Transistor ST2001FX

Data kaki transistor atau susunan pin transistor memiliki perbedaan di setiap seri transistor, tetapi secara umum susunan kaki pada transistor ST2001FX televisi sama, dimana urutan kaki dimulai dari basis kolektor dan emitor, seperti contoh gambar data kaki transistor ST2001FX berikut

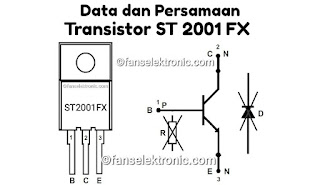

Simbol dan data susunan kaki transistor ST2001FX sesuai dengan gambar bisa diketahui apabila

1 : Basis
2 : Kolektor
3 : Emitor
Sedangkan
D : Tidak ada dioda damper
R : Tanpa resistor

Letak kaki basis kolektor emitor transistor ST2001FX dimana satu basis, dua kolektor dan tiga emitor, disamping itu transistor ST2001FX merupakan komponen yang tidak dilengkapi dioda damper dan resistor didalamnya seperti transistor regulator pada umumnya, maka dalam mencari persamaan transistor juga harus memperhatikan ada dan tidaknya dioda damper pada penerapnya berdasar fungsi kegunaan transistor

Transistor ada dioda tidak jadi masalah jika dipasang pada peruntukanya, tetapi akan menjadi masalah jika transistor build in dioda dipasang untuk mengganti transistor horizontal tanpa dioda damper ST2001FX selain resiko overheat desain mesin televisi memang diperuntukan untuk transistor tanpa dioda damper, terlebih apabila transistor akan dipakai untuk regulator televisi tentu transistor harus tanpa dioda, maka ketahui datasheet dan spesifikasi transistor terlebih dahulu, berapa spesifikasi arus dan tegangan ST2001FX sebagai referensi dalam mencari persamaan transistor

Datasheet Transistor ST2001FX

Spesifikasi transistor ST2001FX, 2SST2001FX sesuai dengan datasheet komponen transistor mempunyai spek batas aman kemampuan maksimal tegangan, arus dan daya yang mampu dihantarkan dalam kinerja transistor

• Tegangan Vcb : 1500V
• Tegangan Vce : 700V
• Arus Ic : 12A
• Daya Pc : 58W

Transistor ST2001FX mempunyai tegangan maksimum kolektor basis Vcb 1500V, sedangkan batas tegangan maksimal yang mampu dialirkan pada kolektor emitor Vce sebesar 700V, transistor ST2001FX mampu menangani arus maksimum kolektor atau arus Ic 12 Ampere dengan daya maksimal Pc 58Watt

Baca juga : Mengatasi tv mcb turun

Kemampuan maksimum yang dipunyai sebuah transistor merupakan batas besaran arus dan tegangan yang mampu ditoleransi oleh komponen, apabila transistor ST2001FX mendapat suplai arus tegangan melebihi batas maksimal dapat merusak transistor, selain itu apa saja penyebab kerusakan transistor ST2001FX televisi

Penyebab Kerusakan Transistor ST2001FX

Transistor ST2001FX merupakan komponen yang digunakan untuk penguat akhir dalam sistem switching rangkaian televisi, macam-macam kemungkinan penyebab kerusakan transistor ST2001FX berdasarkan pada aplikasi dan kegunaan sebagai transistor horizontal dan transistor regulator yang sering dialami televisi

1. Penyebab Kerusakan Transistor Horizontal ST2001FX Televisi

Kerusakan transistor ST2001FX pada penerapanya sebagai penguat horizontal televisi atau monitor seringkali disebabkan oleh beberapa faktor atau masalah yang dapat merusak transistor horizontal, berikut merupakan kumpulan penyebab transistor horizontal ST2001FX rusak

• Tegangan suplai b+ transistor horisontal ST2001FX melonjak naik atau tegangan b+ over
• Transistor damper horisontal ST2001FX mengalami panas berlebihan atau overheat
• Transistor overload akibat flyback rusak
• Kapasitor resonan atau kapasitor damper horisontal rusak

Kerusakan transistor horisontal ST2001FX yang menjadi komponen pokok dalam penguatan horisontal sekaligus sebagai switching flyback berdampak pada televisi tidak dapat menyala, dimana transistor horisontal ST2001FX dalam proses induksi akan menciptakan tegangan tinggi untuk suplai layar tabung crt dan tegangan rendah sebagai suplai beberapa bagian televisi

2. Penyebab Kerusakan Transistor Regulator ST2001FX Televisi

Kerusakan transistor ST2001FX sebagai penguat power supply smps atau regulator televisi atau monitor disebabkan oleh beberapa faktor atau masalah yang dapat merusak transistor regulator, berikut adalah kumpulan kemungkinan penyebab transistor regulator ST2001FX menjadi rusak

• Output regulator konslet akibat bagian horisontal hubung singkat (misal dioda smps, flyback atau transistor horizontal rusak bocor hubung singkat), contoh Ciri-ciri flyback rusak
• Kerusakan rangkaian snubber atau peredam induksi switching regulator, seperti kapasitor tegangan tinggi atau resistor putus
• Rangkaian driver atau pwm error dan menyebabkan transistor switching tidak bekerja dengan benar, seperti teganga bias transistor atau mosfet drop maupun over, contoh cek tegangan bias pada kerusakan TV polytron konslet
• Tegangan listrik PLN 220V tidak stabil naik turun atau drop

Kerusakan transistor regulator ST2001FX dalam penerapanya sebagai penguat smps dan pensuplai tegangan televisi hampir sama seperti pada transistor horizontal rusak, dimana sama sama mengakibatkan televisi rusak tidak menyala, apa saja tanda kerusakan transistor ST2001FX

Ciri-Ciri Transistor ST2001FX Rusak

Ciri-ciri kerusakan transistor ST2001FX dapat diketahui dari ciri ciri atau tanda gejala yang ditimbulkan oleh televisi dan atau pengukuran transistor, tanda transistor ST2001FX rusak berdasarkan fungsi kegunaan transistor

1. Gejala Kerusakan Transistor Horizontal ST2001FX

Tanda dan gejala kerusakan transistor televisi ST2001FX sebagai penguat horizontal atau transistor flyback televisi yang bisa diketahui

• Televisi tidak bisa menyala sama sekali atau televisi mati total
• Televisi hanya muncul suara dencit atau suara derik dari regulator seperti suara flyback berderik
• Televisi tidak bisa start hanya menyala lampu indikator merah atau televisi hanya standby
• Transistor ST2001FX terukur resistansi rendah 0 Ohm (konslet) apabila dilakukan pengukuran antar kaki transistor

2. Gejala Kerusakan Transistor Regulator ST2001FX

Tanda dan gejala kerusakan transistor televisi ST2001FX sebagai penguat power supply smps atau transistor regulator televisi yang dapat diketahui

• Televisi mati total lampu indikator tidak menyala, seperti gejalaKerusakan Tv mati total
• Televisi dinyalakan listrik langsung mati atau kerusakan tv mcb listrik turun
• Sekering regulator putus televisi tidak ada tegangan atau gejala kerusakan Tv mati sekring putus
• Transistor ST2001FX terukur konslet resistansi rendah (0 ohm) antar kaki BCE

Cara mengatasi kerusakan transistor horisontal ST2001FX adalah mengganti transistor yang rusak, namun bagaimana jika transistor susah diperoleh atau tidak menemukan transistor seri yang sama, apa bisa transistor ST2001FX diganti transistor seri lain, jika bisa apa persamaan transistor ST2001FX

Persamaan Transistor Horizontal ST2001FX

Persamaan transistor ST2001FX bisa mudah dicari apabila sudah mengetahui datasheet tentang spesifikasi transistor yang akan diganti, bagaimana cara mencari persamaan transistor yang sesuai atau paling tidak identik, caranya adalah membandingkan data spesifikasi transistor dan mencari data spek transistor yang sama dengan ST2001FX

Baca juga : Mengatasi ic vertikal jebol terus

Spesifikasi transistor ST2001FX adalah "Vcb, Vce, Ic, Pc, D : 1500V 700V 12A 58W No Dioda Damper" dan cari transistor yang memiliki spesifikasi sama, khususnya pada kemampuan arus harus sama atau lebih dan ada tidaknya dioda damper, sebagai referensi tidak harus mencari semua data transistor televisi, tetapi cari seri transistor pada televisi lain atau monitor yang mudah diperoleh di toko elektronik atau penjual komponen

Kumpulan macam-macam persamaan transistor yang umum dipakai sebagai penguat horisontal pada televisi yang mungkin mudah dicari, persamaan transistor ST2001FX dengan spek kemampuan arus sama

• C5803 1500V 800V 12A 70W No Damper
• C5517 1700V 1700V 12A 40W No Damper
• J6812 1500V 750V 12A 60W No Damper
• C5929 1550V 600V 12A 50W No Damper
• D5048 1500V 600V 12A 50W No Damper
• C4430 1100V 800V 12A 65W No Damper
• C3644 1200V 800V 12A 150W No Damper
• ST1510FX 1500V 750V 12A 62W No Damper

Beberapa referensi seri transistor sebagai persamaan transistor ST2001FX dimana kemampuan arus sama dan transistor horisontal tanpa dioda damper, semua komponen tersebut dipakai pada televisi yang ada dipasaran (tiap lokasi akan berbeda) dan mungkin ada dan bisa diperoleh

Persamaan Transistor Regulator ST2001FX

Transistor ST2001FX selain dipakai untuk penguat horizontal juga sering digunakan untuk transistor regulator, sesuai dengan datasheet dan karakter transistor dimana komponen memang dirancang sebagai switching atau pensaklaran dan tanpa dilengkapi dioda damper, rangkaian televisi yang menerapkan sistem switching dengan transistor diantaranya rangkaian horizontal dan rangkaian power supply regulator, apabila transistor regulator ST2001FX rusak dan tidak ada pengganti yang sesuai dapat menggunakan persamaan transistor sebagai solusi

Baca juga : Persamaan transistor D5024

Kumpulan macam-macam persamaan transistor yang umum dipakai sebagai penguat regulator pada televisi yang mungkin mudah diperoleh, sama seperti persamaan yang dipakai transistor horizontal maka persamaan transistor regulator ST2001FX memiliki kesamaan, seperti

• C4423 500V 400V 12A 55W No Damper
• J6812 1500V 750V 12A 60W No Damper
• C5517 1700V 1700V 12A 40W No Damper
• ST1510FX 1500V 750V 12A 62W No Damper
• C5929 1550V 600V 12A 50W No Damper
• D5048 1500V 600V 12A 50W No Damper
• C5803 1500V 800V 12A 70W No Damper
• C3644 1200V 800V 12A 150W No Damper
• C4430 1100V 800V 12A 65W No Damper

Macam-macam persamaan Transistor ST2001FX yang memiliki arus sama serta tanpa dioda damper, bagaimana jika dari seri komponen tersebut ternyata transistor juga tidak ada, maka dapat memakai persamaan alternatif seri lain

Alternatif Pengganti Transistor lST2001FX

Alternatif persamaan transistor ST2001FX yang bisa dipakai apabila referensi transistor horizontal atau transistor regulator diatas juga kesulitan mencari di toko elektronik, alternatif transistor umum pada horisontal dan regulator televisi lain yang sering dipakai antara lain

• MD2310FX 1500V 700V 14A 62W No Damper
• C4460 800V 500V 15A 55W No Damper
• FJAF6815 1500V 750V 15A 60W No Damper
• C5302 1500V 800V 15A 75W No Damper
• C5583 1500V 1500V 17A 150W No Damper
• C5587 1500V 750V 17A 75W No Damper
• C5546 1700V 1700V 18A 70W No Damper
• C5589 1500V 750V 18A 200W No Damper
• FJL6820 1500V 750V 20A 200W No Damper
• C5967 1700V 800V 20A 180W No Damper
• C5144 1700V 600V 20A 200W No Damper
• C5584 1500V 1500V 20A 150W No Damper
• C5516 1500V 1500V 20A 150W No Damper
• C5591 1700V 1700V 20A 70W No Damper
• C5686 2000V 2000V 20A 70W No Damper
• C5553 C5597 1700V 1700V 22A No Damper

Beberapa transistor umum yang sering ditemukan dalam penguat horisontal atau regulator televisi dan bisa menjadi alternatif lain pengganti persamaan transistor ST2001FX dengan harga yang sesuai, selain mencari di toko langganan transistor bisa mencari di bekas televisi lain atau tempat reparasi televisi, atau belanja di toko online

Perbedaan Transistor ST2001FX

Transistor persamaan yang tidak bisa atau kurang sesuai untuk mengganti transistor ST2001FX karena terdapat perbedaan dari segi ada tidaknya dioda damper didalam transistor atau arus yang kurang tinggi

1. Perbedaan data seri transistor dengan dioda damper dengan arus sama atau lebih namun kurang sesuai untuk mengganti transistor ST2001FX atau tidak cocok untuk persamaan pengganti transistor horizontal terlebih untuk mengganti transistor regulator smps

• BU2527DF 1500V 800V 12A 45W Damper
• C5778 1600V 800V 15A 85W Damper
• C5690 1500V 800V 15A 85W Damper

Transistor dengan damper kurang sesuai dipasang pada transistor horizontal tanpa damper dan tidak bisa untuk mengganti transistor regulator seperti pembahasan diatas, transistor akan rusak karena perbedaan karakter dan datasheet, pemakaian transistor horizontal ST2001FX tanpa dioda damper pada televisi pasti ada maksud dan tujuanya, pabrikan telah memperhitungkan desain dan kinerja mesin televisi, apabila transistor diganti yang bukan peruntukanya beresiko rusak kembali,

Baca juga : Persamaan transistor C6090

2. Perbedaan data transistor arus kurang tinggi baik dengan dioda damper maupun tanpa dioda damper dan kurang sesuai untuk mengganti transistor horizontal maupun transistor regulator ST2001FX

• D1425 1500V 600V 2,5A 80W Damper
• D1553 1500V 600V 2,5A 40W Damper
• D1876 1500V 800V 3A 50W Damper
• D1882 1500V 800V 3A 50W No Damper
• TT2138 1500V 800V 3,5A 25W 5V Damper
• D1426 1500V 600V 3,5A 80W Damper
• D2089 1500V 600V 3,5A 40W Damper
• D1554 1500V 1500V 3,5A 50W Damper
• D1883 1500V 800V 4A 50W No Damper
• D1878 1500V 800V 5A 50W Damper
• D1555 1500V 1500V 5A 50W Damper
• D1711 1500V 1500V 5A 50W Damper
• D1877 1500V 800V 5A 60W Damper
• TT2170 1500V 800V 5A 25W Damper
• D2586 1500V 600V 5A 50W Damper
• C6093 1500V 800V 5A 25W Damper
• D1655 1800V 800V 5A 60W No Damper
• D1884 1500V 800V 5A 60W No Damper
• C5287 900V 550V 5A 80W No Damper
• C5586 900V 550V 5A 70W No Damper
• D1545 1500V 800V 5A 50W No Damper
• TT2140 1500V 800V 6A 30W Damper
• D2499 1500V 600V 6A 50W Damper
• D1651 1500V 800V 6A 60W Damper
• D5023 1500V 800V 6A 40W Damper
• D1556 1500V 1500V 6A 50W Damper
• D1879 1500V 800V 6A 60W Damper
• D2125 1500V 600V 6A 50W Damper
• D2253 1700V 600V 6A 50W Damper
• C6073 1500V 600V 6A 50W Damper
• D1885 1500V 800V 6A 60W No Damper
• D1656 1500V 800V 6A 60W No Damper
• D2498 1500V 600V 6A 50W No Damper
• C3460 1100V 800V 6A 100W No Damper
• D2539 1500V 600V 7A 50W Damper
• D2638 1700V 750V 7A 50W Damper
• D2454 1700V 600V 7A 50W Damper
• D1710 900V 500V 7A 45W No Damper
• D1845 1500V 1500V 7A 60W No Damper
• C4458 800V 500V 7A 45W No Damper
• D2348 1500V 600V 8A 50W Damper
• TT2190 1500V 800V 8A 35W Damper
• BU2508DX 1500V 700V 8A 45W Damper
• D1880 1500V 800V 8A 70W Damper
• C5296 1600V 800V 8A 60W Damper
• D5024 1500V 600V 8A 35W Damper
• TT2142 1500V 800V 8A 65W Damper
• D2634 1500V 800V 8A 65W Damper
• C5250 1500V 1500V 8A 50W Damper
• D2428 1700V 600V 8A 200W Damper
• D2553 1700V 600V 8A 50W Damper
• C5280 1500V 600V 8A 50W Damper
• C5148 1500V 600V 8A 50W No Damper
• C5149 1500V 600V 8A 50W No Damper
• C6092 1500V 700V 8A 35W No Damper
• D1886 1500V 700V 8A 80W No Damper
• C4429 1100V 800V 8A 60W No Damper
• C5297 1500V 800V 8A 60W No Damper
• BU508 1500V 700V 8A 125W No Damper
• C4429 1100V 800V 8A 60W No Damper
• BU2708AF 1700V 825V 8A 45W No Damper
• C5902 1700V 1700V 9A 40W Damper
• MD1803DFX 1500 700V 10A 57W Damper
• BU2520DX 1500V 800V 10A 45W Damper
• MD2009DFX 1500V 700V 10A 58W Damper
• D2580 1500V 800V 10A 70W Damper
• D2349 1500V 600V 10A 50W Damper
• C5298 1500V 800V 10A 70W Damper
• BU2522DF 1500V 800V 10A 45W Damper
• C5299 1500V 800V 10A 70W No Damper
• C6090 1500V 700V 10A 35W No Damper
• BU2520AX 1500V 800V 10A 45W No Damper
• MD1802FX 1500V 700V 10A 57W No Damper
• D2581 1500V 800V 10A 70W No Damper
• D2646 1500 700V 10A 80W No Damper
• D5703 1500 800V 10A 70W No Damper
• TT2202 1500V 800V 10A 80W No Damper
• TT2206 1600V 800V 10A 65W No Damper
• TT2222 1500V 800V 10A 80W No Damper
• C5936 1500V 750V 10A 60W No Damper
• C6089 1500V 800V 10A 80V No Damper
• C4237 1200V 800V 10A 150W No Damper
• D1887 1500V 800V 10A 70W No Damper
• D1881 1500V 800V 10A 70W No Damper
• D5703 1500 800V 10A 70W No Damper
• C5299 1500V 800V 10A 70W No Damper
• D5038 1200V 700V 10A 50W No Damper
• ST1802FX 1500V 600V 10A 60W No Damper
• C5298 1500V 800V 10A 70W No Damper
• BU2522AX 1500V 800V 10A 45W No Damper
• J6910 1700V 800V 10A 60W No Damper

Transistor persamaan dengan spesifikasi arus rendah apabila dipasang untuk menggantikan transistor dengan spek yang lebih besar memiliki resiko kerusakan lebih besar berbeda keadaan jika sebaliknya, contoh transistor D2498 yang hanya memiliki arus maksimal 6A, apabila dipakai untuk menangani beban 12A maka transistor bisa overheat akibat beban berlebih dan transistor bisa rusak

Baca juga : Pasang kipas tv mengatasi overheat

Berdasar pada data spesifikasi kemampuan arus D2498 kurang sesuai untuk mengganti ST2001FX, bagaimana jika ternyata bisa, ada beberapa kemungkinan transistor D2498 tidak rusak

• Transistor D2498 dipakai untuk mengganti ST2001FX pada televisi ukuran inch kecil dan bukan televisi slim
• Transistor D2498 hanya bertahan sementara, dan akan rusak dipakai dalam jangka panjang
• Keberuntungan saja

Kesimpulanya ganti transistor dengan persamaan yang sesuai spesifikasi, karena data batas kemampuan transistor tidak akan salah dan tidak akan mampu apabila digunakan diatas batas spek transistor, selain itu pastikan transistor pengganti ST2001FX ori bukan kw murahan

Baca juga : Mengatasi transistor horisontal rusak terus

Demikian pembahasan tentang persamaan transistor ST2001FX, data komponen dan spesifikasi transistor horisontal maupun transistor regulator televisi yang bisa dipakai untuk persamaan serta pengganti komponen yang rusak, mohon koreksi jika ada kesalahan data, ©fanselektronic.com
