Persamaan Transistor C5905

Daftar Isi

fanselektronic.com, Persamaan transistor C5905 yang cocok untuk mengganti transistor horizontal dan transistor regulator televisi yang rusak, macam-macam persamaan seri transistor meskipun banyak digunakan pada televisi tetapi belum pasti ada di toko elektronik, ketiadaan komponen pengganti menjadi kendala jika transistor rusak mati dan kesulitan mencari transistor atau bahkan tidak ada seri transistor 2SC5905 yang sama, maka persamaan pengganti transistor menjadi salah satu solusi untuk mengganti transistor televisi

Persamaan Transistor

Mengganti transistor televisi dengan persamaan menjadi solusi dan alternatif dalam mengatasi transistor rusak, namun tidak semua transistor horisontal bisa dipakai untuk persamaan atau pengganti C5905 yang sesuai, ada beberapa hal yang harus diperhatikan sebelum mengganti dengan persamaan transistor

Baca juga : Mengatasi transistor rusak lagi

Pemakaian persamaan transistor tidak bisa sembarang, apabila tidak sesuai beresiko transistor pengganti rusak lagi, maka sebelum membeli persamaan transistor C5905 perhatikan data dan spesifikasi transistor sesuai datasheet, baik itu datasheet yang dipunyai persamaan maupun spesifikasi transistor yang akan diganti, meliputi berapa kemampuan maksimum arus tegangan transistor dan ada tidaknya dioda damper pada transistor

Kegunaan Transistor C5905

Transistor C5905 merupakan komponen yang dirancang sebagai sistem switching monitor dan televisi warna layar tabung atau layar crt baik itu slim maupun flat seperti tv sharp, polytron, LG, samsung, digitec, panasonic, sony, goldstar, toshiba, sanyo, akari, akira, televisi cina dan monitor komputer, transistor C5905 juga bisa digunakan untuk penguat power suplly smps atau transistor regulator televisi

Baca juga : Tanda layar tabung rusak

Transistor C5905 termasuk jenis transistor BJT (Bipolar Jungtion Transistor) dimana transistor bipolar C5905 adalah komponen elektronik yang terbuat dari bahan semikonduktor dengan tiga lapisan atau tiga terminal seperti kaki basis, kolektor dan emitor

Seri transistor C5905 termasuk tipe NPN, dimana karakter transistor NPN akan mengalirkan arus negatif dari emitor ke kolektor jika basis diberi bias arus tegangan positif, atau dengan kata lain emitor menjadi input dan kolektor output, letak pin basis kolektor emitor transistor C5905 dapat ditemukan pada datasheets komponen

Data Kaki Transistor C5905

Data kaki transistor atau susunan pin transistor mempunyai perbedaan di setiap seri transistor, tetapi secara umum susunan kaki pada transistor C5905 televisi sama, dimana urutan kaki dimulai dari basis kolektor dan emitor, seperti contoh gambar data kaki transistor C5905 berikut

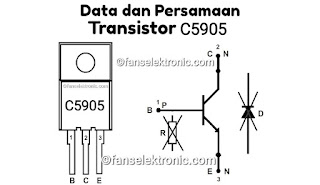

Simbol dan data susunan kaki transistor C5905 atau 2SC5905 sesuai dengan gambar bisa diketahui apabila

1 : Basis
2 : Kolektor
3 : Emitor
Sedangkan
D : Tidak ada dioda damper
R : Tanpa resistor

Letak kaki basis kolektor emitor transistor C5905 dimana satu basis, dua kolektor dan tiga emitor, disamping itu transistor C5905 merupakan komponen yang tidak dilengkapi dioda damper dan resistor didalamnya seperti transistor regulator pada umumnya, maka dalam mencari persamaan transistor juga harus memperhatikan ada dan tidaknya dioda damper pada penerapnya berdasar fungsi kegunaan transistor

Transistor built in dioda tidak jadi masalah jika dipasang pada peruntukanya, dan tidak disarankan transistor build in dioda dipasang untuk mengganti transistor horizontal C5905 tanpa dioda damper, selain resiko overheat desain mesin televisi memang diperuntukan untuk transistor tanpa dioda damper, terlebih apabila transistor akan dipakai untuk regulator televisi tentu transistor harus tanpa dioda, maka ketahui datasheet dan spesifikasi transistor terlebih dahulu, berapa spesifikasi arus dan tegangan C5905 sebagai referensi dalam mencari persamaan transistor

Datasheet Transistor C5905

Spesifikasi transistor C5905, 2SC5905 sesuai dengan datasheet komponen transistor mempunyai spek batas aman kemampuan maksimal tegangan, arus dan daya yang mampu dihantarkan dalam kinerja transistor

• Tegangan Vcb : 1700V
• Tegangan Vce : 600V
• Arus Ic : 20A
• Daya Pc : 70W

Transistor C5905 mempunyai tegangan maksimum kolektor basis Vcb 1700V, sedangkan batas tegangan maksimal yang mampu dialirkan pada kolektor emitor Vce sebesar 600V, transistor C5905 mampu menangani arus maksimum kolektor atau arus Ic 20 Ampere dengan daya maksimal Pc 70Watt

Baca juga : Mengatasi tv mcb turun

Kemampuan maksimum yang dipunyai sebuah transistor merupakan batas besaran arus dan tegangan yang mampu ditoleransi oleh komponen, apabila transistor C5905 mendapat asupan arus tegangan melebihi batas maksimal tentu dapat merusak transistor, selain itu apa saja sih penyebab kerusakan transistor C5905 televisi

Penyebab Kerusakan Transistor C5905

Transistor C5905 merupakan komponen yang dipakai untuk penguat akhir dalam sistem switching rangkaian televisi, macam-macam kemungkinan penyebab kerusakan transistor C5905 berdasarkan pada aplikasi dan kegunaan sebagai transistor horizontal dan transistor regulator yang sering dialami televisi

1. Penyebab Kerusakan Transistor Horizontal C5905 Televisi

Kerusakan transistor C5905 pada penerapanya sebagai penguat horizontal televisi seringkali disebabkan oleh beberapa faktor dan masalah yang dapat merusak transistor horizontal, berikut merupakan kumpulan penyebab transistor horizontal C5905 rusak

• Tegangan suplai b+ transistor horisontal C5905 melonjak naik atau tegangan b+ over
• Transistor Hot horisontal C5905 mengalami panas berlebihan atau overheat
• Transistor overload akibat flyback rusak
• Kapasitor resonan atau kapasitor damper horisontal rusak

Kerusakan transistor horisontal C5905 sebagai komponen final dalam penguatan horisontal atau sebagai switching flyback televisi berdampak pada kerusakan tv tidak menyala, dimana transistor horisontal C5905 dalam proses induksi akan menciptakan tegangan tinggi untuk suplai layar tabung crt dan tegangan rendah sebagai suplai beberapa bagian televisi

2. Penyebab Kerusakan Transistor Regulator C5905 Televisi

Kerusakan transistor C5905 sebagai penguat power supply smps atau regulator televisi disebabkan oleh beberapa faktor dan masalah yang dapat merusak transistor regulator, berikut adalah kumpulan kemungkinan penyebab transistor regulator C5905 menjadi rusak

• Output regulator konslet akibat bagian horisontal hubung singkat (misal dioda smps, flyback atau transistor horizontal rusak bocor hubung singkat), contoh Ciri-ciri flyback rusak
• Kerusakan rangkaian snubber atau peredam induksi switching regulator, seperti kapasitor tegangan tinggi atau resistor putus
• Rangkaian driver atau pwm error dan imbasnya transistor switching tidak bekerja dengan benar, seperti tegangan bias transistor atau mosfet drop maupun over, contoh cek tegangan bias pada kerusakan TV polytron konslet
• Tegangan listrik PLN 220V tidak stabil naik turun atau drop

Kerusakan transistor regulator C5905 dalam penerapanya sebagai penguat smps dan pensuplai tegangan televisi hampir sama seperti pada transistor horizontal rusak, dimana sama sama mengakibatkan televisi rusak tidak menyala, apa saja tanda kerusakan transistor C5905

Ciri-Ciri Transistor C5905 Rusak

Ciri-ciri kerusakan transistor C5905 dapat diketahui dari ciri ciri atau tanda gejala yang ditimbulkan oleh televisi dan atau pengukuran transistor, tanda transistor C5905 rusak berdasarkan fungsi kegunaan transistor

1. Gejala Kerusakan Transistor Horizontal C5905

Tanda dan gejala kerusakan transistor televisi C5905 sebagai penguat horizontal atau transistor hot flyback televisi yang bisa diketahui

• Televisi tidak bisa menyala sama sekali atau televisi mati total
• Televisi hanya muncul suara dencit atau suara derik dari regulator seperti suara flyback berderik
• Televisi tidak bisa start hanya menyala lampu indikator merah atau televisi hanya standby
• Transistor C5905 terukur resistansi rendah 0 Ohm (konslet) apabila dilakukan pengukuran antar kaki transistor

2. Gejala Kerusakan Transistor Regulator C5905

Tanda dan gejala kerusakan transistor televisi C5905 sebagai penguat power supply smps atau transistor regulator televisi yang dapat diketahui

• Televisi mati total lampu indikator tidak menyala, seperti gejalaKerusakan Tv mati total
• Televisi dinyalakan listrik langsung mati atau kerusakan tv mcb listrik turun
• Sekering regulator putus televisi tidak ada tegangan atau gejala kerusakan Tv mati sekring putus
• Transistor C5905 terukur konslet resistansi rendah (0 ohm) antar kaki BCE

Cara mengatasi kerusakan transistor horisontal C5905 adalah mengganti transistor yang rusak, namun bagaimana jika transistor susah diperoleh atau tidak menemukan transistor seri yang sama, apa bisa transistor C5905 diganti transistor seri lain, jika bisa apa persamaan transistor C5905

Persamaan Transistor Horizontal C5905

Persamaan transistor C5905 bisa dengan mudah dicari apabila sudah mengetahui datasheet tentang spesifikasi transistor yang akan diganti, bagaimana cara mencari persamaan transistor yang sesuai atau paling tidak identik, caranya adalah membandingkan data spesifikasi transistor dan mencari data spek transistor yang sama dengan C5905

Baca juga : Mengatasi ic vertikal jebol terus

Spesifikasi transistor C5905 adalah "Vcb, Vce, Ic, Pc, D : 1700V 600V 20A 70W No Dioda Damper" dan cari transistor yang mempunyai spesifikasi sama, khususnya pada kemampuan arus harus sama atau lebih serta ada tidaknya dioda damper, sebagai referensi tidak harus mencari semua data transistor televisi, namun cari seri transistor pada televisi lain atau onitor komputer yang mudah diperoleh di toko elektronik atau penjual komponen

Kumpulan macam-macam persamaan transistor yang umum dipakai sebagai penguat horisontal pada televisi yang mungkin mudah dicari, persamaan transistor C5905 dengan spek kemampuan arus sama atau lebih besar

• C5144 1700V 600V 20A 200W No Damper
• C5584 1500V 1500V 20A 150W No Damper
• J6820 1500V 750V 20A 200W No Damper
• C5967 1700V 800V 20A 180W No Damper

Beberapa referensi seri transistor sebagai persamaan transistor C5905 dimana kemampuan arus sama dan transistor horisontal tanpa dioda damper, semua komponen tersebut dipakai pada televisi atau monitor yang ada dipasaran (tiap lokasi akan berbeda) dan mungkin ada dan bisa diperoleh

Persamaan Transistor Regulator C5905

Transistor C5905 selain dipakai untuk penguat horizontal juga sering digunakan untuk transistor regulator, sesuai dengan datasheet dan karakter transistor dimana komponen memang dirancang sebagai switching atau pensaklaran dan tanpa dilengkapi dioda damper, rangkaian televisi yang menerapkan sistem switching dengan transistor diantaranya rangkaian horizontal dan rangkaian power supply regulator, apabila transistor regulator C5905 rusak dan tidak ada pengganti yang sesuai dapat menggunakan persamaan transistor sebagai solusi

Baca juga : Pasang kipas tv mengatasi overheat

Kumpulan macam-macam persamaan transistor yang umum dipakai sebagai penguat regulator pada televisi yang mungkin mudah diperoleh, sama seperti persamaan yang dipakai transistor horizontal maka persamaan transistor regulator C5905 mempunyai kesamaan, seperti

• C5144 1700V 600V 20A 200W No Damper
• C5584 1500V 1500V 20A 150W No Damper
• J6820 1500V 750V 20A 200W No Damper
• C5967 1700V 800V 20A 180W No Damper

Macam-macam persamaan Transistor C5905 yang mempunyai arus sama serta tanpa dioda damper, bagaimana jika dari seri komponen tersebut ternyata transistor juga tidak ada, maka dapat memakai persamaan alternatif seri lain

Alternatif Pengganti Transistor C5905

Alternatif persamaan transistor C5905 yang bisa dipakai apabila referensi transistor horizontal atau transistor regulator diatas juga kesulitan mencari di toko elektronik, alternatif transistor umum pada horisonta dan regulator televisi lain yang sering dipakai antara lain

• C5144 1700V 600V 20A 200W No Damper
• C5584 1500V 1500V 20A 150W No Damper
• C5516 1500V 1500V 20A 150W No Damper
• C5591 1700V 1700V 20A 70W No Damper
• C5686 2000V 2000V 20A 70W No Damper
• C5553 C5597 1700V 1700V 22A No Damper

Beberapa transistor umum yang sering ditemukan dalam penguat horisontal atau regulator televisi dan bisa menjadi alternatif lain pengganti persamaan transistor C5905 dengan harga yang sesuai, selain mencari di toko langganan transistor bisa mencari di bekas televisi lain atau tempat reparasi televisi, atau belanja di toko online

Baca juga : Mengatasi transistor horisontal rusak terus

Demikian pembahasan tentang persamaan transistor C5905, data komponen dan spesifikasi transistor horisontal maupun transistor regulator televisi yang bisa dipakai untuk persamaan serta pengganti komponen yang rusak, mohon koreksi jika ada kesalahan data, ©fanselektronic.com
